Dif SI version 6.20

1.ソルバー条件

表−1 ソルバー条件
項目 内容
プログラム名称 Dif SI
バージョン 6.20
開発元 Digital Soil

2.計算条件

解析タイトル
ドレーン検討

2.1.基本データ

表−2.1.1 基本データ
グループ 項目 内容 値
変形解析条件1 解析問題 − 平面ひずみ解析
初期応力計算法 − γt･Kiにより求める
解析種類 − 有効応力解析
水頭基準高さ 0.000
浮力考慮 − なし
変形解析条件2 ドレーン計算法 − データなし
関口・太田モデル計算法 従来法の計算を行う データなし
解法 − ICCG法から
メッシュ細分割回数 − なし
変形解析条件3 自重計算後の処理 − 処理しない
不飽和の初期応力 − 従来法
要素種類 − データなし
変形理論 − 微小変形

2.2.物性データ

表−2.2.1 線形弾性モデル
No 名称 γt
(kN/m3)		 E
(kN/m2)		 ν 圧密特性の種類
1 As 18.0 4900.0 0.333 1
3 Ds 20.0 2.8000E4 0.333 1
4 盛土 19.0 3500.0 0.333 1

表−2.2.2 関口・太田モデル
No 名称 γt
(kN/m3)		 Ｄ Λ Μ ν K0 λk 圧密特性の種類
2 Ac 15.0 8.4E-2 0.85 1.2 0.333 0.5 0.39 2
5 Ac_PBD12 15.0 8.4E-2 0.85 1.2 0.333 0.5 0.39 3
6 Ac_PBD13 15.0 8.4E-2 0.85 1.2 0.333 0.5 0.39 4
7 Ac_PBD14 15.0 8.4E-2 0.85 1.2 0.333 0.5 0.39 5

2.3.圧密特性データ

表−2.3.1 圧密特性データ
No 名称 k
(cm/sec)		 kの比率 Pc関係
(N/cm2)		 Cc e0
1 砂層 1.0E-3 1.0 − − −
2 Ac 1.0E-7 1.0 △Pc = 0.0 0.9 2.3
3 PBD12 5.44E-6 1.0 OCR = 1.0 0.9 2.3
4 PBD13 4.52E-6 1.0 OCR = 1.0 0.9 2.3
5 PBD14 3.8E-6 1.0 OCR = 1.0 0.9 2.3

2.4.メッシュデータ

表−2.4.1　節点データ
No X座標 Y座標
1 0.00 0.00
2 0.00 -20.00
3 100.00 -20.00
4 100.00 0.00
5 20.00 0.00
6 18.00 1.00
7 15.00 1.00
8 9.00 5.00
9 0.00 5.00
10 0.00 -3.00
11 0.00 -18.00
12 100.00 -3.00
13 100.00 -18.00
14 0.00 1.00
15 0.00 2.00
16 0.00 3.00
17 0.00 4.00
18 13.50 2.00
19 12.00 3.00
20 10.50 4.00

表−2.4.2　領域データ
No 領域名 領域構成節点番号
1 全体領域 9  2  3  4  5  6  7  8
2 Ds 11  2  3  13
3 Ac 10  11  13  12
4 As 1  10  12  4
5 B-1 14  1  5  6
6 B-2 15  14  7  18
7 B-3 16  15  18  19
8 B-4 17  16  19  20
9 B-5 9  17  20  8

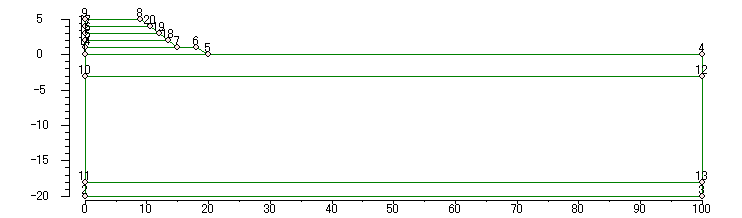

図−2.4.1　節点番号図

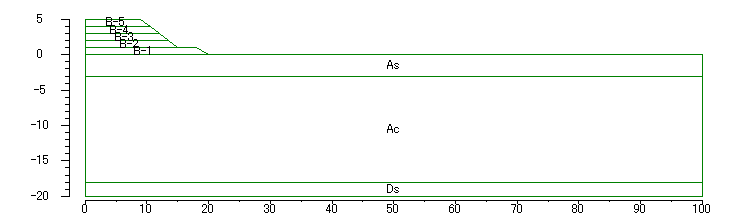

図−2.4.2　領域図

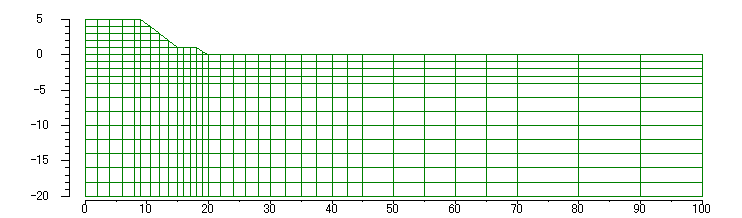

図−2.4.3　メッシュ図

2.5.工程データ

表−2.5.1　工程データ
No 工事名称 所要日数 ステップ分割数 テキスト出力 安定計算出力
1 初期 1.000 1 YES NO
2 新規盛土-1 20.000 3 NO NO
3 新規盛土-2 20.000 3 NO NO
4 新規盛土-3 20.000 3 NO NO
5 新規盛土-4 20.000 3 NO NO
6 新規盛土-5 20.000 3 NO NO
7 工事完了1ヵ月後 30.000 3 NO NO
8 工事完了3ヵ月後 60.000 3 NO NO
9 工事完了6ヵ月後 90.000 3 NO NO
10 工事完了1年後 185.000 3 NO NO
11 工事完了2年後 365.000 3 NO NO
12 工事完了3年後 365.000 3 NO NO
13 工事完了5年後 730.000 3 NO NO

Stage-1 : 初期

表−2.5.2 領域追加
領域名 物性名
Ds Ds
Ac Ac
As As

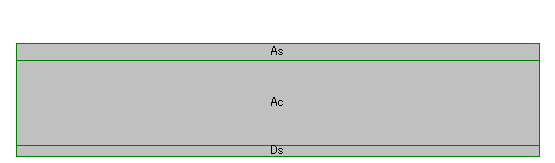

図−2.5.1 領域追加

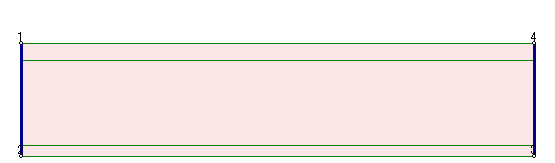

表−2.5.3 境界条件(非排水)
i端節点番号 j端節点番号 − − −
1 2 X方向固定 Y方向自由 回転方向自由
4 3 X方向固定 Y方向自由 回転方向自由

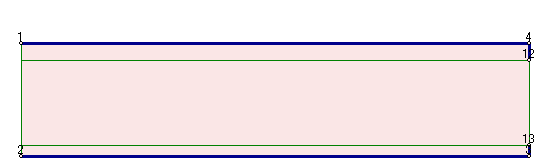

図−2.5.2 境界条件(非排水)

表−2.5.4 境界条件(排水)
i端節点番号 j端節点番号 − − − − 水頭
1 4 X方向自由 Y方向自由 回転方向自由 排水 0.000
4 12 X方向固定 Y方向自由 回転方向自由 排水 0.000
13 3 X方向固定 Y方向自由 回転方向自由 排水 0.000
2 3 X方向固定 Y方向固定 回転方向自由 排水 0.000

図−2.5.3 境界条件(排水)

Stage-2 : 新規盛土-1

表−2.5.5 領域追加
領域名 物性名
B-1 盛土

図−2.5.4 領域追加

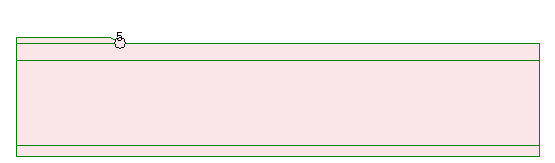

表−2.5.6 節点荷重
節点番号 X方向荷重 Y方向荷重 回転方向荷重
5 0.000 0.000 0.000

図−2.5.5 節点荷重

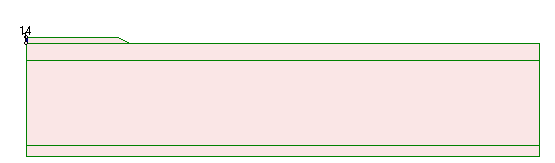

表−2.5.7 境界条件(非排水)
i端節点番号 j端節点番号 − − −
14 1 X方向固定 Y方向自由 回転方向自由

図−2.5.6 境界条件(非排水)

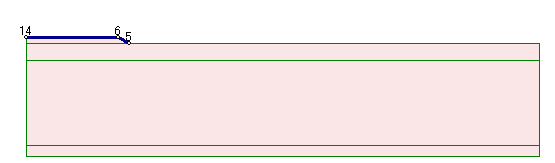

表−2.5.8 境界条件(排水)
i端節点番号 j端節点番号 − − − − 水頭
14 6 X方向自由 Y方向自由 回転方向自由 排水 0.000
6 5 X方向自由 Y方向自由 回転方向自由 排水 0.000

図−2.5.7 境界条件(排水)

Stage-3 : 新規盛土-2

表−2.5.9 領域追加
領域名 物性名
B-2 盛土

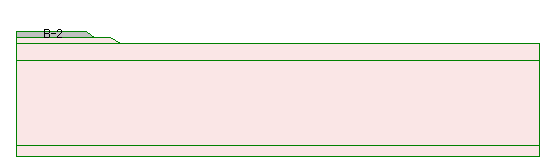

図−2.5.8 領域追加

表−2.5.10 境界条件(非排水)
i端節点番号 j端節点番号 − − −
15 14 X方向固定 Y方向自由 回転方向自由

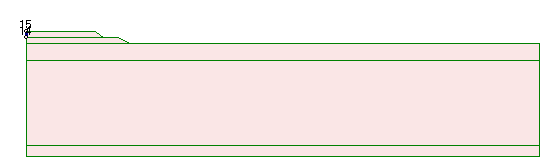

図−2.5.9 境界条件(非排水)

表−2.5.11 境界条件(排水)
i端節点番号 j端節点番号 − − − − 水頭
15 18 X方向自由 Y方向自由 回転方向自由 排水 0.000
18 7 X方向自由 Y方向自由 回転方向自由 排水 0.000

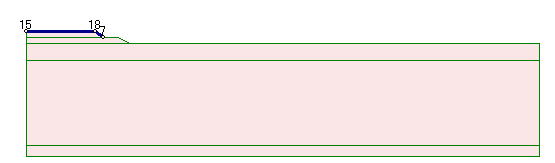

図−2.5.10 境界条件(排水)

Stage-4 : 新規盛土-3

表−2.5.12 領域追加
領域名 物性名
B-3 盛土

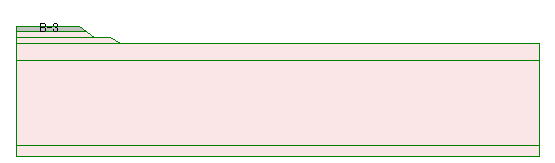

図−2.5.11 領域追加

表−2.5.13 境界条件(非排水)
i端節点番号 j端節点番号 − − −
16 15 X方向固定 Y方向自由 回転方向自由

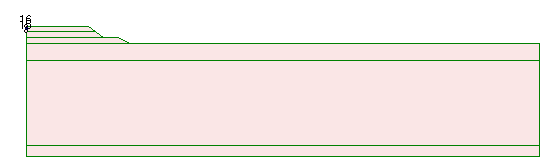

図−2.5.12 境界条件(非排水)

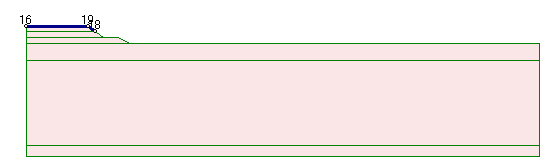

表−2.5.14 境界条件(排水)
i端節点番号 j端節点番号 − − − − 水頭
16 19 X方向自由 Y方向自由 回転方向自由 排水 0.000
19 18 X方向自由 Y方向自由 回転方向自由 排水 0.000

図−2.5.13 境界条件(排水)

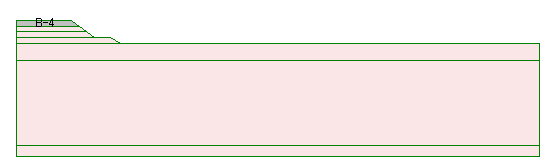

Stage-5 : 新規盛土-4

表−2.5.15 領域追加
領域名 物性名
B-4 盛土

図−2.5.14 領域追加

表−2.5.16 境界条件(非排水)
i端節点番号 j端節点番号 − − −
17 16 X方向固定 Y方向自由 回転方向自由

図−2.5.15 境界条件(非排水)

表−2.5.17 境界条件(排水)
i端節点番号 j端節点番号 − − − − 水頭
17 20 X方向自由 Y方向自由 回転方向自由 排水 0.000
20 19 X方向自由 Y方向自由 回転方向自由 排水 0.000

図−2.5.16 境界条件(排水)

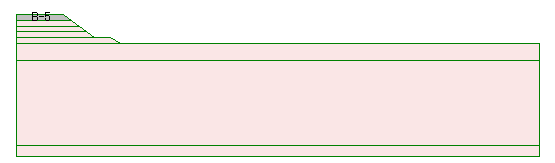

Stage-6 : 新規盛土-5

表−2.5.18 領域追加
領域名 物性名
B-5 盛土

図−2.5.17 領域追加

表−2.5.19 境界条件(非排水)
i端節点番号 j端節点番号 − − −
9 17 X方向固定 Y方向自由 回転方向自由

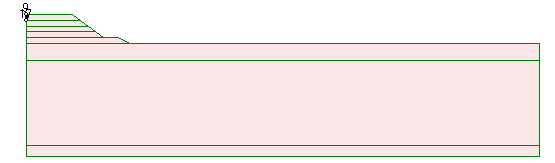

図−2.5.18 境界条件(非排水)

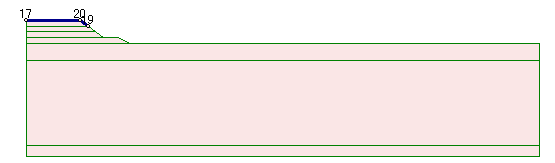

表−2.5.20 境界条件(排水)
i端節点番号 j端節点番号 − − − − 水頭
9 8 X方向自由 Y方向自由 回転方向自由 排水 0.000
8 20 X方向自由 Y方向自由 回転方向自由 排水 0.000

図−2.5.19 境界条件(排水)

最終ステージ条件

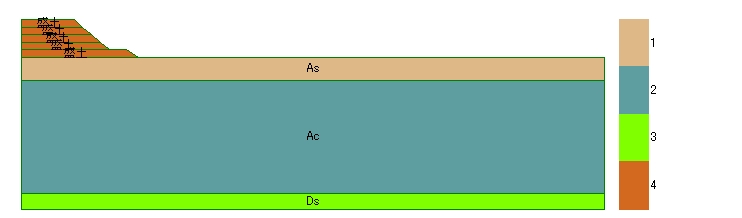

図−2.5.20 領域（物性番号色分け）

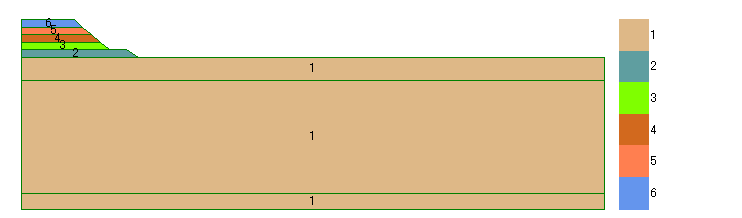

図−2.5.21 領域（ステージ番号色分け）

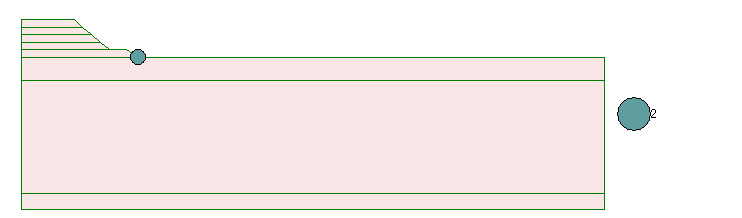

図−2.5.22 節点荷重（ステージ番号色分け）

図−2.5.23 境界条件(非排水)（ステージ番号色分け）

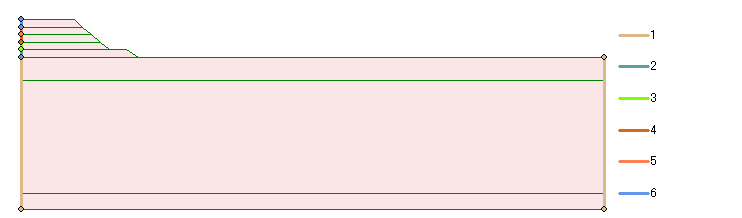

図−2.5.24 境界条件(排水)（ステージ番号色分け）

3.計算結果

3.1.メッシュ変位

Stage-1 : 初期

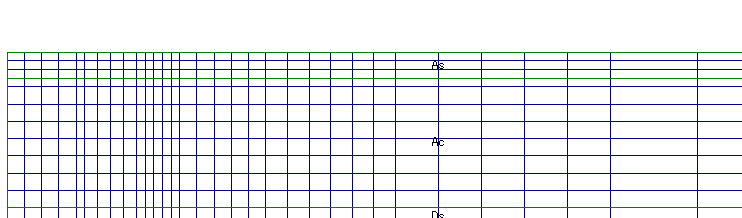

図−3.1.1 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-2 : 新規盛土-1

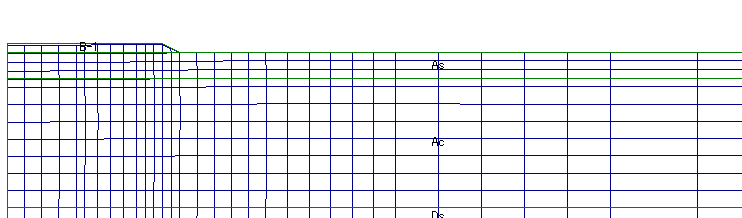

図−3.1.2 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-3 : 新規盛土-2

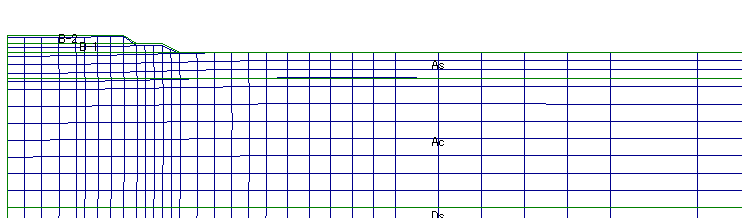

図−3.1.3 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-4 : 新規盛土-3

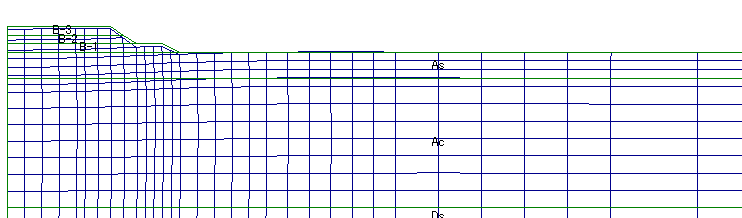

図−3.1.4 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-5 : 新規盛土-4

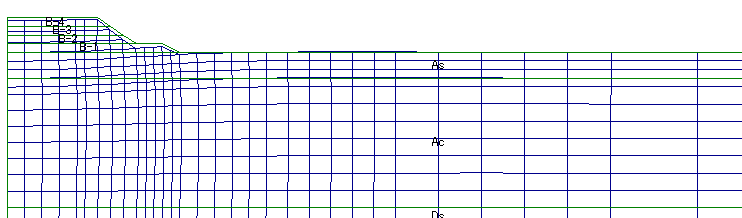

図−3.1.5 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-6 : 新規盛土-5

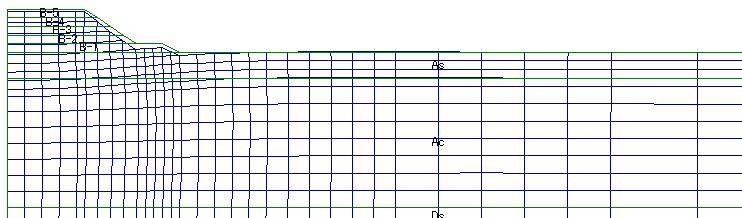

図−3.1.6 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-7 : 工事完了1ヵ月後

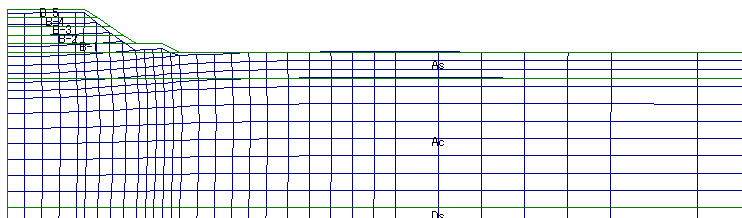

図−3.1.7 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-8 : 工事完了3ヵ月後

図−3.1.8 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-9 : 工事完了6ヵ月後

図−3.1.9 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-10 : 工事完了1年後

図−3.1.10 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-11 : 工事完了2年後

図−3.1.11 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-12 : 工事完了3年後

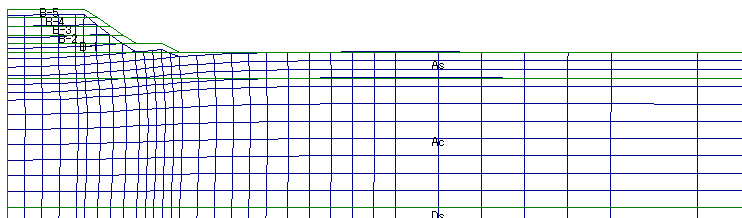

図−3.1.12 メッシュ変位 ( 変位スケール=1.00倍 )

Stage-13 : 工事完了5年後

図−3.1.13 メッシュ変位 ( 変位スケール=1.00倍 )

3.2.水平変位

Stage-1 : 初期

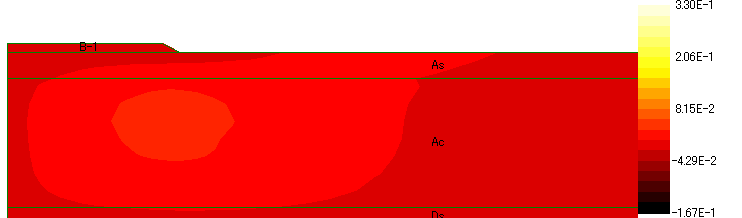

図−3.2.1 水平変位 コンタ図

Stage-2 : 新規盛土-1

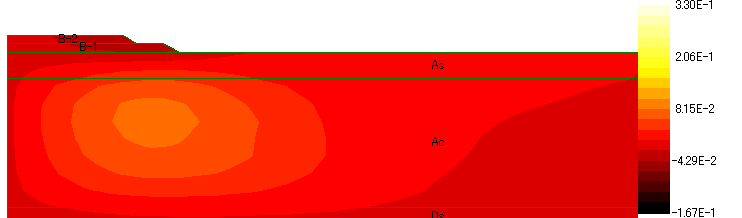

図−3.2.2 水平変位 コンタ図

Stage-3 : 新規盛土-2

図−3.2.3 水平変位 コンタ図

Stage-4 : 新規盛土-3

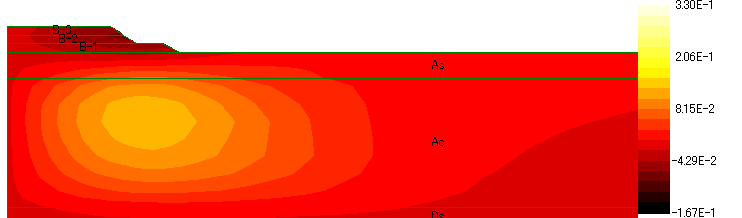

図−3.2.4 水平変位 コンタ図

Stage-5 : 新規盛土-4

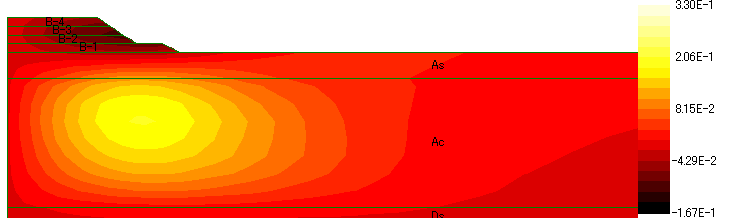

図−3.2.5 水平変位 コンタ図

Stage-6 : 新規盛土-5

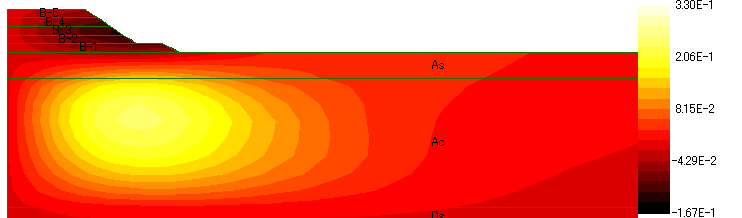

図−3.2.6 水平変位 コンタ図

Stage-7 : 工事完了1ヵ月後

図−3.2.7 水平変位 コンタ図

Stage-8 : 工事完了3ヵ月後

図−3.2.8 水平変位 コンタ図

Stage-9 : 工事完了6ヵ月後

図−3.2.9 水平変位 コンタ図

Stage-10 : 工事完了1年後

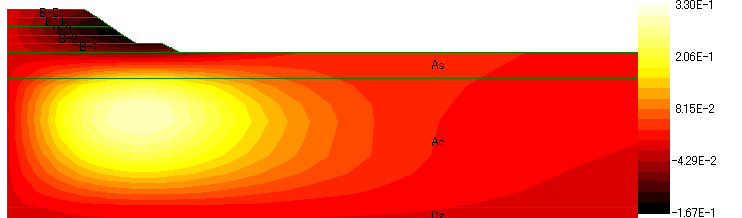

図−3.2.10 水平変位 コンタ図

Stage-11 : 工事完了2年後

図−3.2.11 水平変位 コンタ図

Stage-12 : 工事完了3年後

図−3.2.12 水平変位 コンタ図

Stage-13 : 工事完了5年後

図−3.2.13 水平変位 コンタ図

3.3.鉛直変位

Stage-1 : 初期

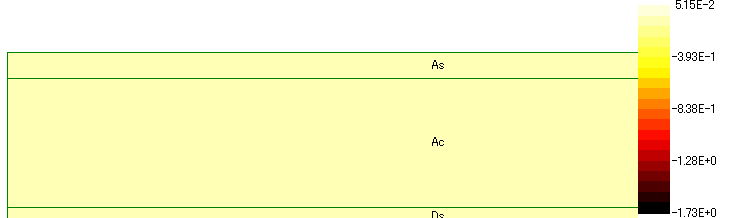

図−3.3.1 鉛直変位 コンタ図

Stage-2 : 新規盛土-1

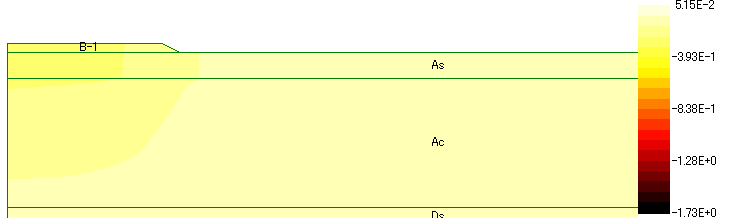

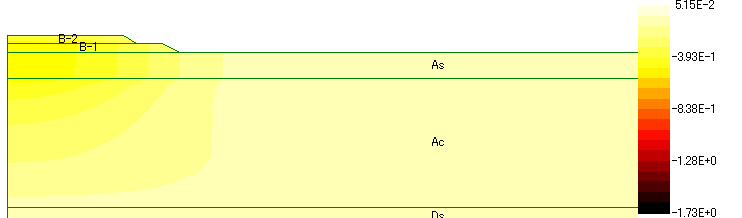

図−3.3.2 鉛直変位 コンタ図

Stage-3 : 新規盛土-2

図−3.3.3 鉛直変位 コンタ図

Stage-4 : 新規盛土-3

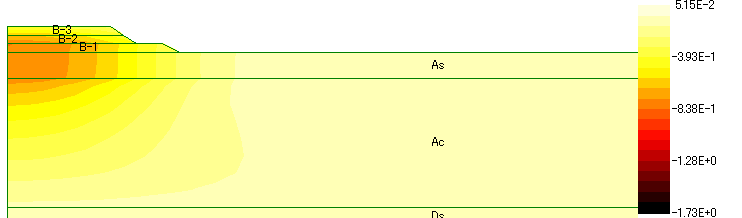

図−3.3.4 鉛直変位 コンタ図

Stage-5 : 新規盛土-4

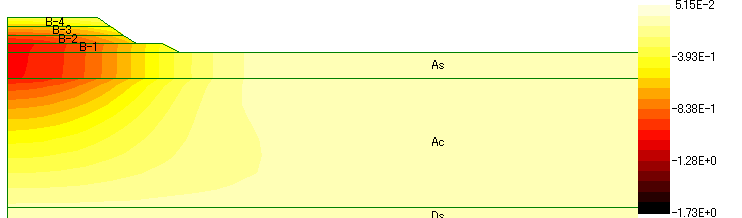

図−3.3.5 鉛直変位 コンタ図

Stage-6 : 新規盛土-5

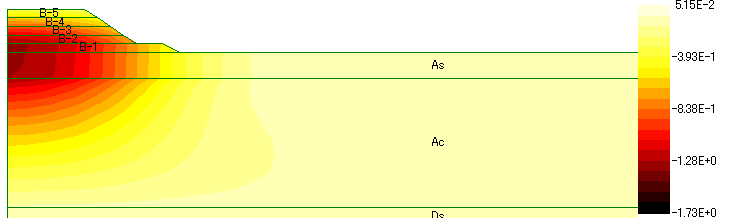

図−3.3.6 鉛直変位 コンタ図

Stage-7 : 工事完了1ヵ月後

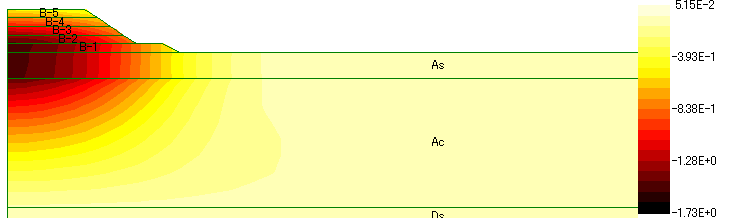

図−3.3.7 鉛直変位 コンタ図

Stage-8 : 工事完了3ヵ月後

図−3.3.8 鉛直変位 コンタ図

Stage-9 : 工事完了6ヵ月後

図−3.3.9 鉛直変位 コンタ図

Stage-10 : 工事完了1年後

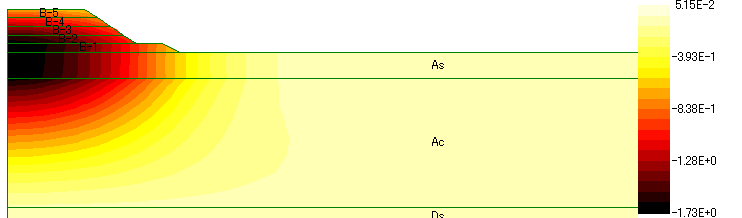

図−3.3.10 鉛直変位 コンタ図

Stage-11 : 工事完了2年後

図−3.3.11 鉛直変位 コンタ図

Stage-12 : 工事完了3年後

図−3.3.12 鉛直変位 コンタ図

Stage-13 : 工事完了5年後

図−3.3.13 鉛直変位 コンタ図

3.4.全水頭

Stage-1 : 初期

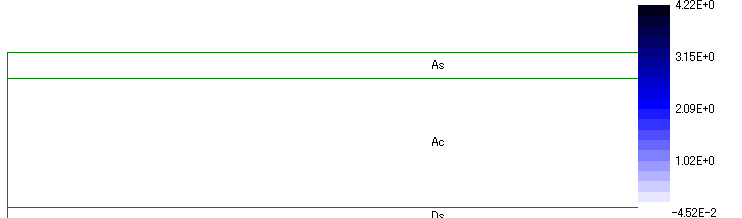

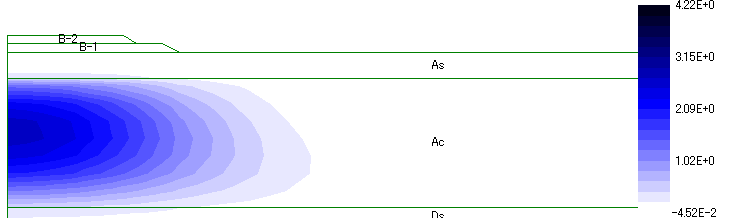

図−3.4.1 全水頭 コンタ図

Stage-2 : 新規盛土-1

図−3.4.2 全水頭 コンタ図

Stage-3 : 新規盛土-2

図−3.4.3 全水頭 コンタ図

Stage-4 : 新規盛土-3

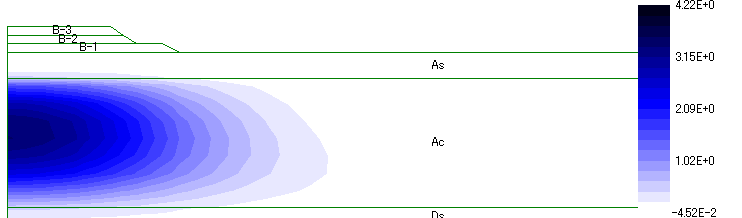

図−3.4.4 全水頭 コンタ図

Stage-5 : 新規盛土-4

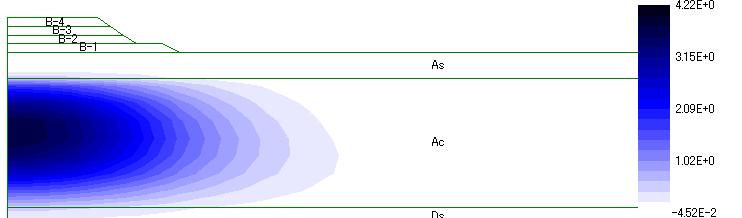

図−3.4.5 全水頭 コンタ図

Stage-6 : 新規盛土-5

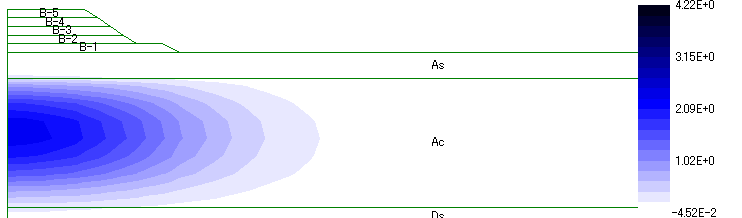

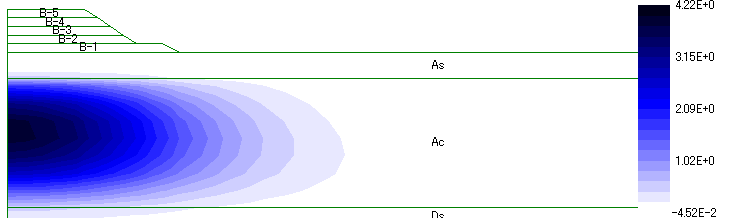

図−3.4.6 全水頭 コンタ図

Stage-7 : 工事完了1ヵ月後

図−3.4.7 全水頭 コンタ図

Stage-8 : 工事完了3ヵ月後

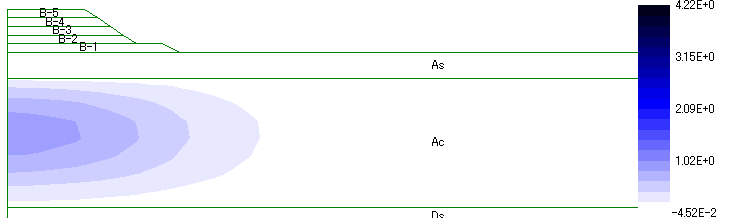

図−3.4.8 全水頭 コンタ図

Stage-9 : 工事完了6ヵ月後

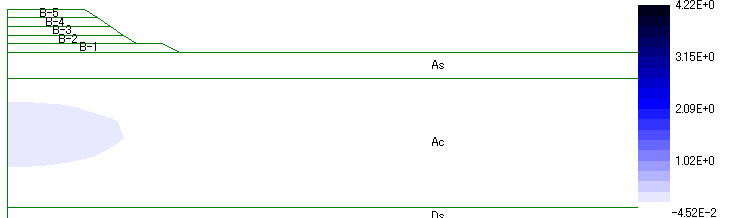

図−3.4.9 全水頭 コンタ図

Stage-10 : 工事完了1年後

図−3.4.10 全水頭 コンタ図

Stage-11 : 工事完了2年後

図−3.4.11 全水頭 コンタ図

Stage-12 : 工事完了3年後

図−3.4.12 全水頭 コンタ図

Stage-13 : 工事完了5年後

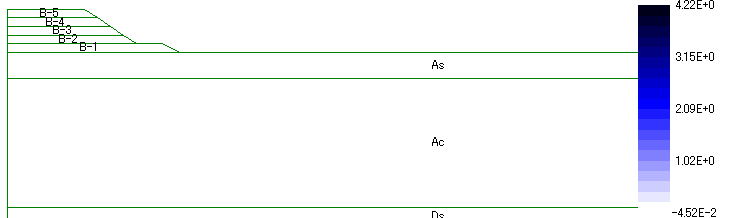

図−3.4.13 全水頭 コンタ図
