FEMデータ作成プログラム（FEM Data Creator）
概要
FEM Data Creatorは、2次元FEMソルバーで利用するメッシュデータや境界条件などの属性データを出力する機能および、テキスト計算結果ファイルをD'sNAP用の計算結果バイナリファイル（～.dbn）に変更する機能を有するプログラムです。D'sNAPでの入力イメージは定義ファイルを編集することにより各種ソルバーに応じたものとなります。
FEMソルバーには様々な種類のものがあり、独自にソルバーを開発されるユーザーもおられます。これまで各ソルバーに対するインターフェースは弊社で開発しておりましたが、開発中のソルバーはユーザー独自でインターフェースを調整したい要望がありますので、FEM Data Creatorを開発しました。本ソフトは、入出力程度のプログラミングの知識があれば利用可能です。
利用について
今のところD'sNAPに標準装備する予定はありませんので、個別に対応しております。2015年11月時点でベータ版が完成しております。D'sNAPユーザーの方でこれからソルバーを開発される方や、既にあるソルバーをD'sNAP上で利用したいユーザーの方はメールでご連絡をお願い致します。必要な実行ファイルとマニュアルを配布致します。
D'sNAPの仕様

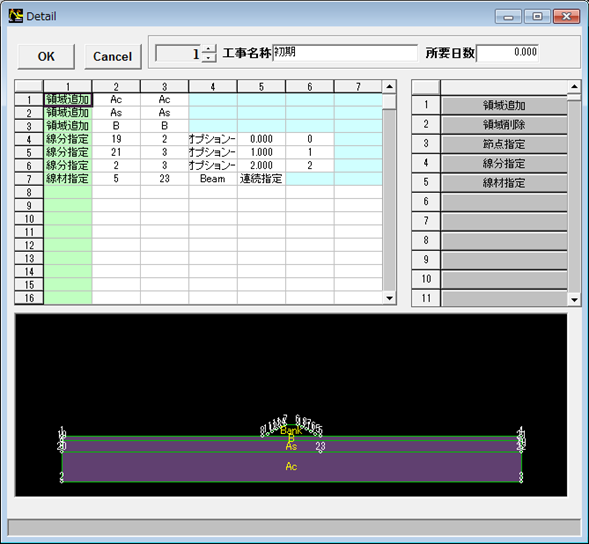

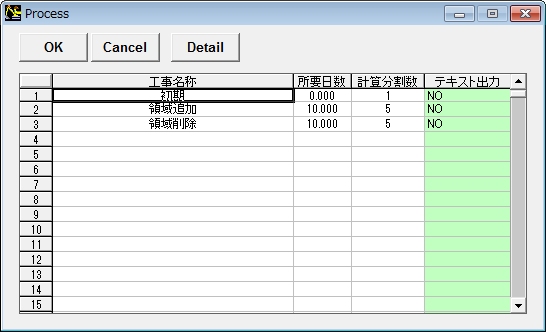

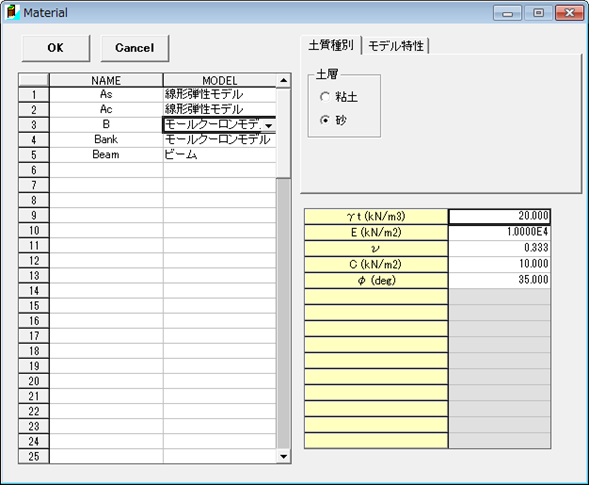

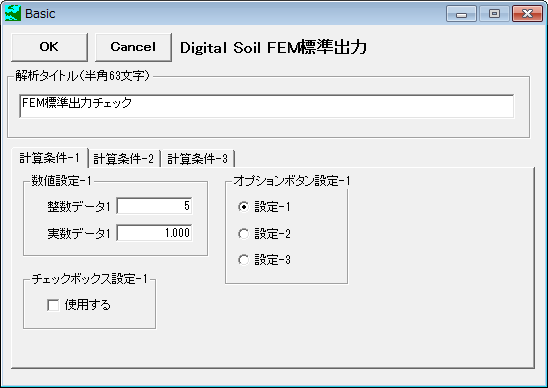

D'sNAPのデータ入力画面は定義ファイルにより制御されています。入力データは、基本データ、物性データ、メッシュデータ、工程データの4つのセクションから構成されており、メッシュデータ以外は定義ファイルにより各ソルバーに応じたデータ入力にすることができます。メッシュデータは全てのソルバーで共通に使用します。定義ファイルの概要は以下をご参照下さい。
